 理想3V软件 功能细分

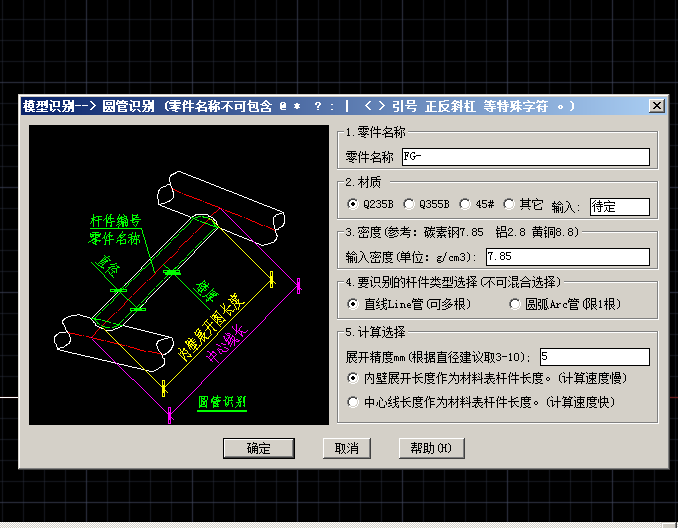

1.包括CAD模型的直圆管展开，弧形圆管展开。硬边界建模，膜节点绘图。圆管，矩形管桁架自动建模切割。圆管矩形管，两管交三管交自动建模。

2.包括tekla导出直+弧形圆管模型展开。CAD模型圆角矩形管展开。

3.包含点表建模。逆向图纸坐标表、杆件表、节点编号图、杆件截面图建模。

4.导出SAT格式用于方菱tubemaster 的step接口，柏楚tubest的 igs接口，anypipe数据接口（圆管+矩形管） ，直圆管林克曼图形文件接口。

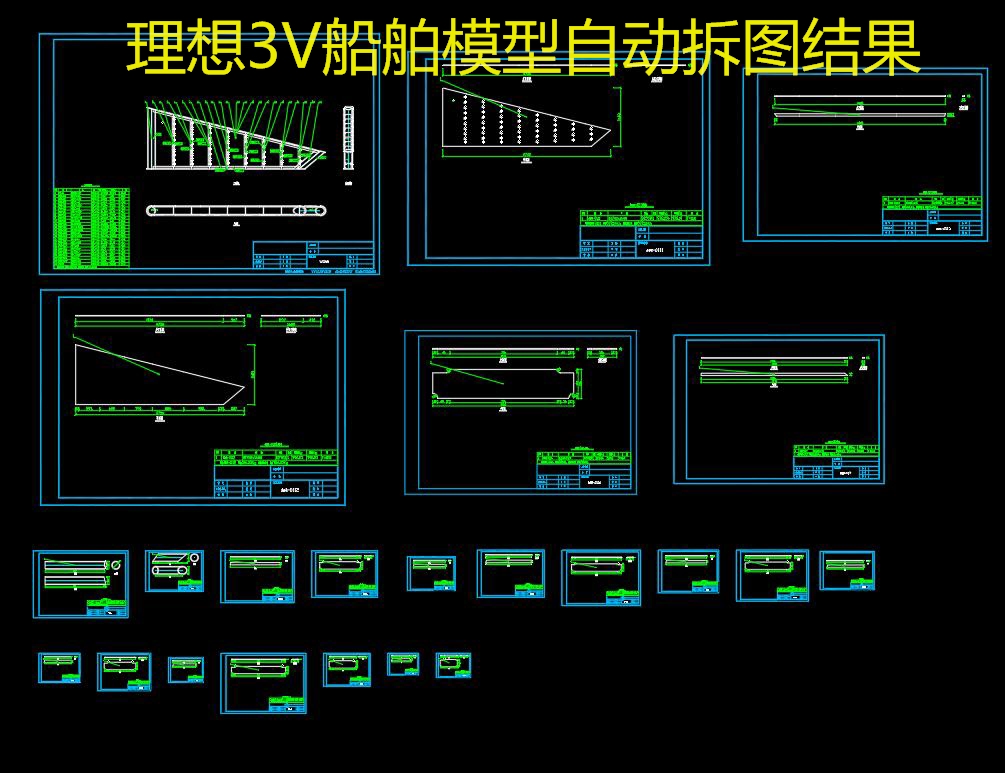

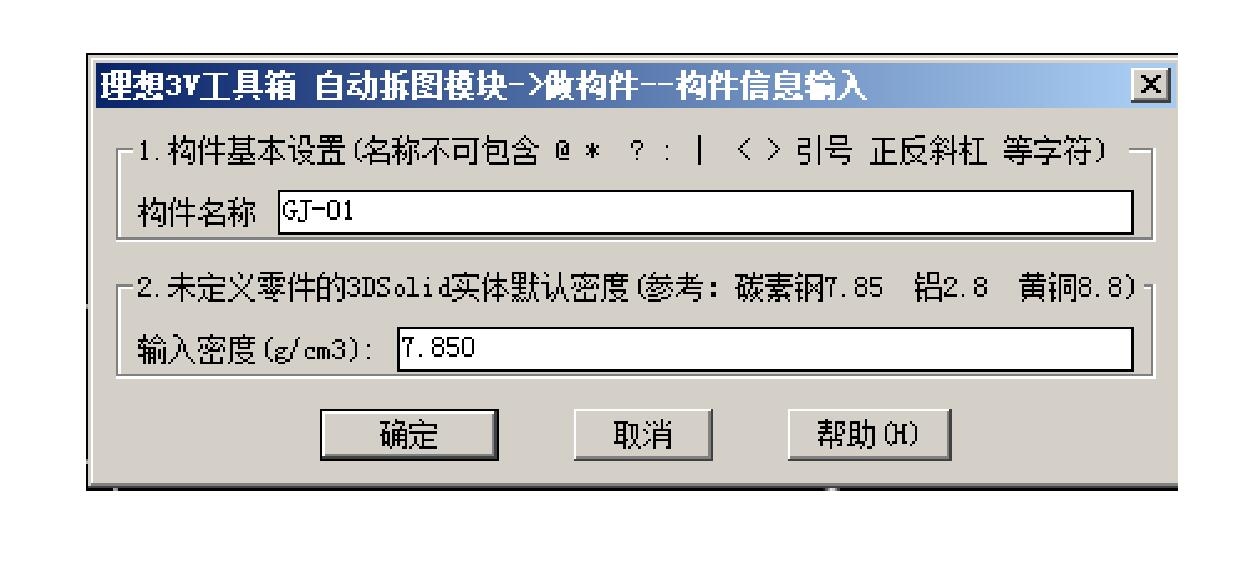

5.CAD自动 详图模块。CAD立体模型参数建模，自动算量，自动套图框，自动标注，自动出图，自动写材料表，自动分类提料加工。

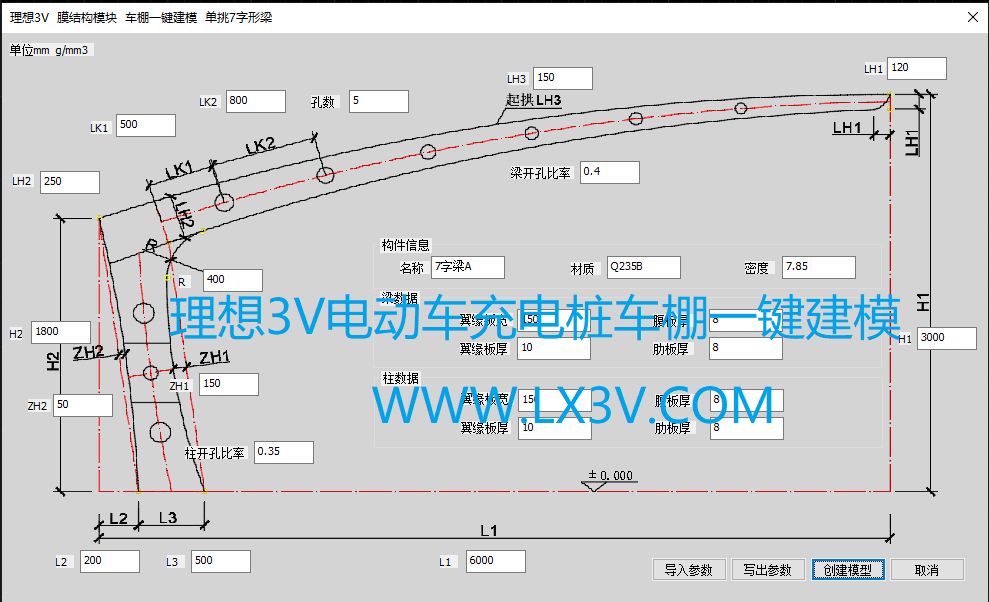

6.电动汽车充电桩车棚，7字车棚软硬边建模，拉杆工字梁车棚自动建模,双挑工字梁车棚建模等6种常见车棚建模。

7.焊接球网架逆向图纸自动实体建模。可建立加工模型，或者建立用于实体有限元分析CAD模型。

8.矩形管+圆管网壳鼓节点、星形节点实体自动建模。

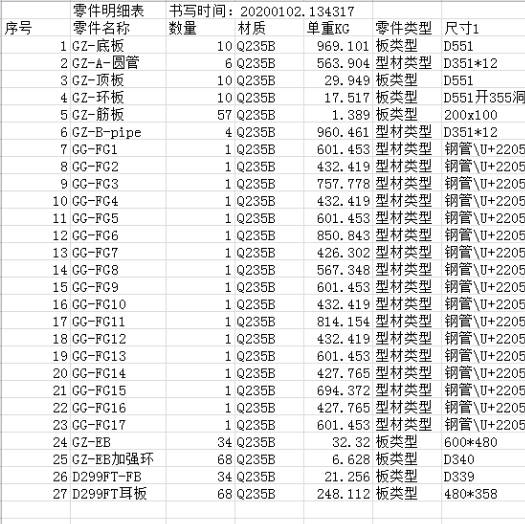

9.CAD实体模型自动统计材料清单。

10. 粗厚管的中径展开，支持CAD Tekla导出到CAD模型。

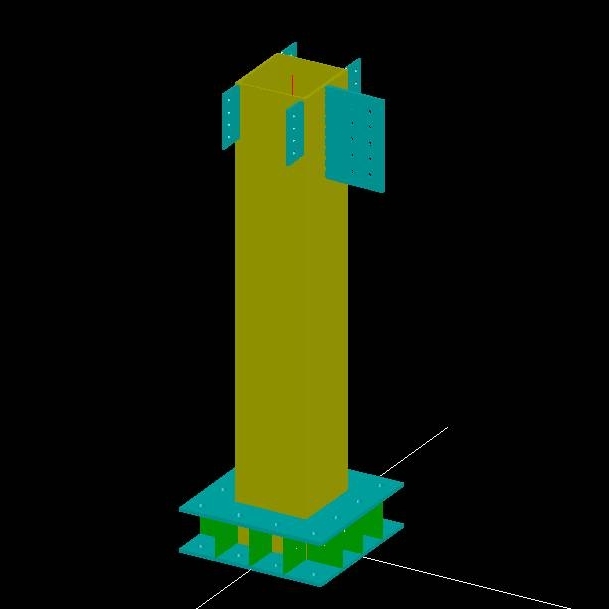

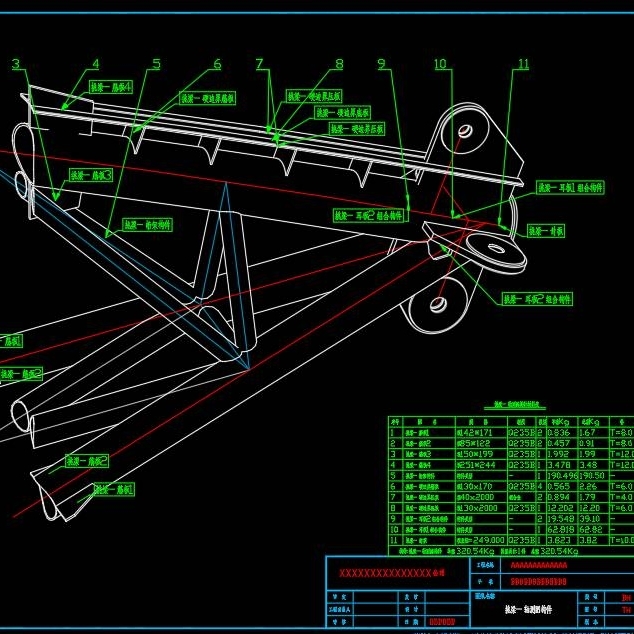

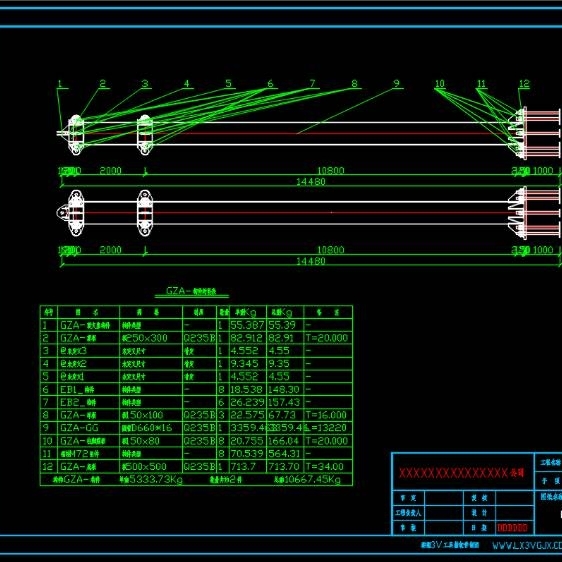

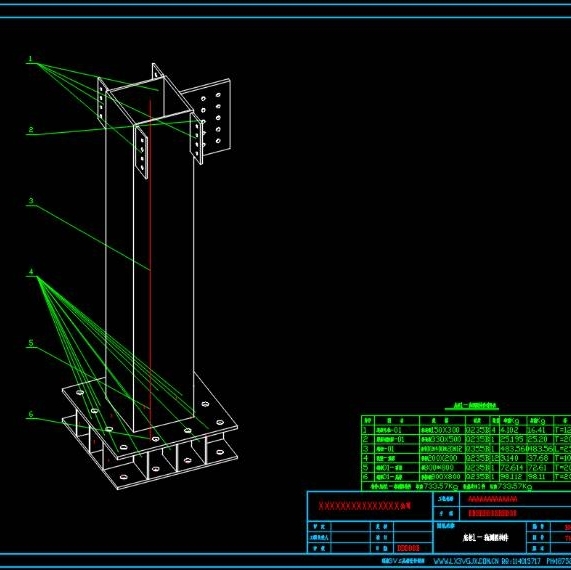

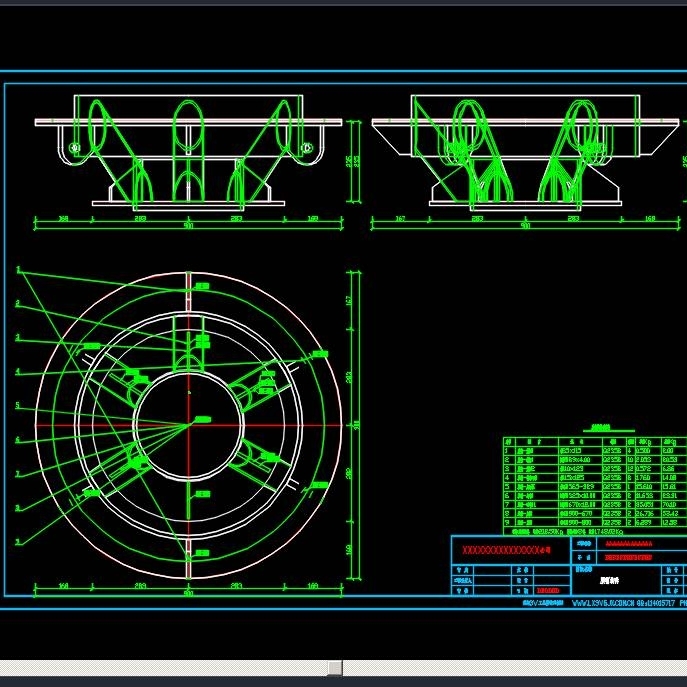

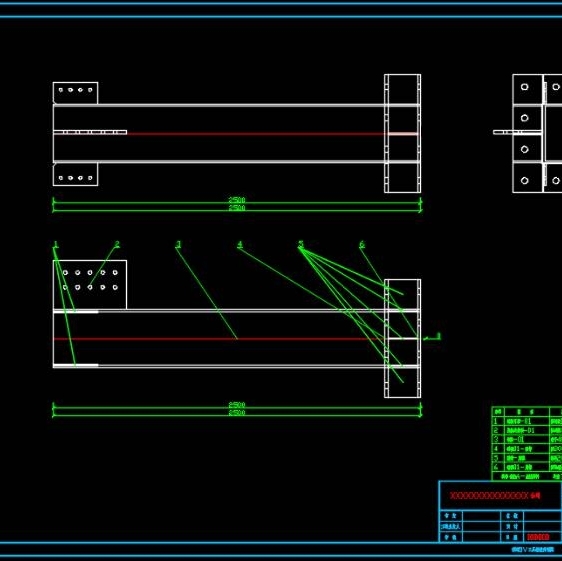

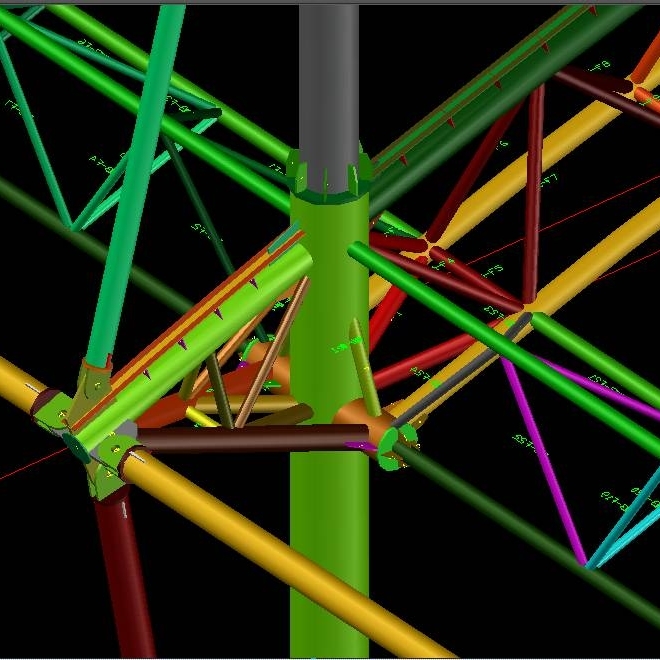

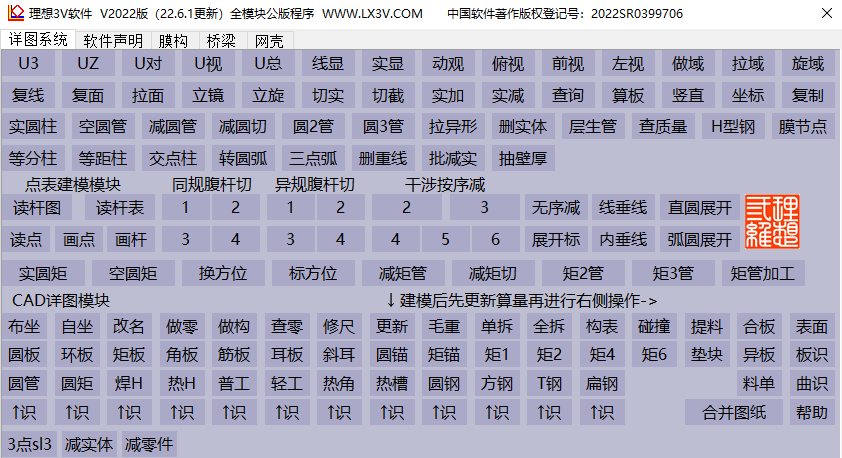

详图系统界面以及工程实例模型图纸介绍

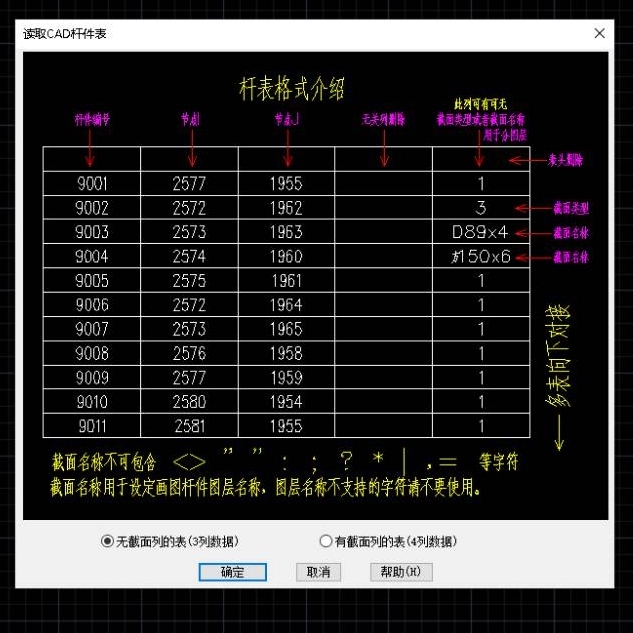

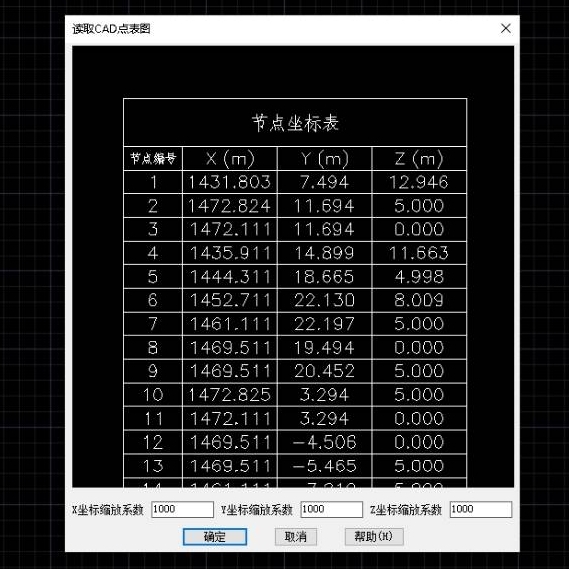

点表杆表杆图建模界面

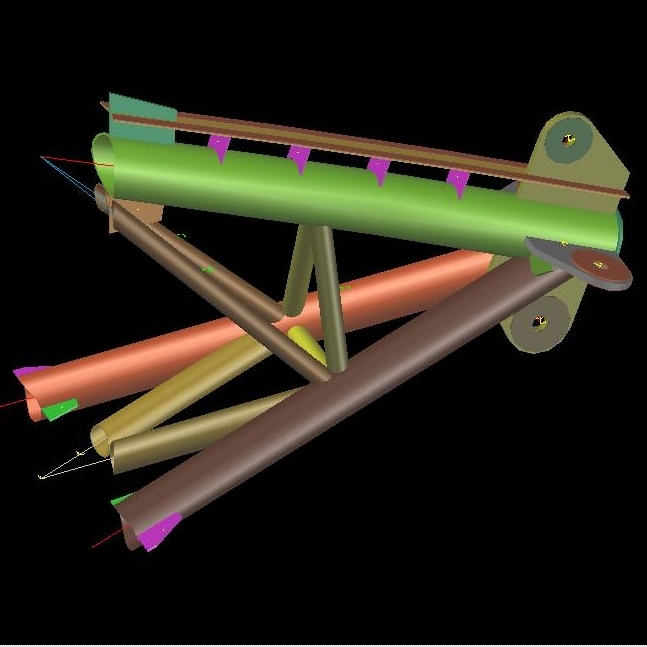

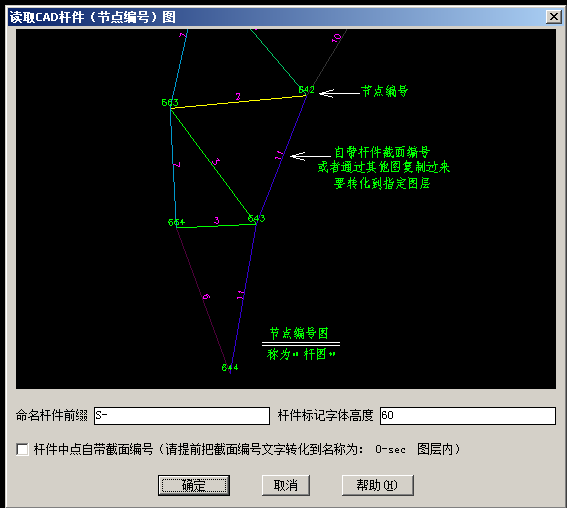

自动读取点坐标 杆件表 杆件图，自动建模连线，自动按照截面分层。根据线模型自动画实体。

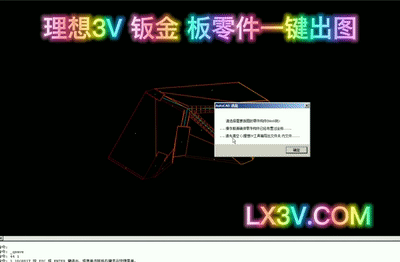

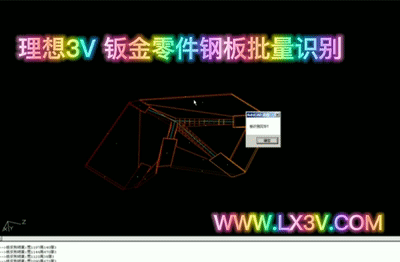

空间钣金、平板零件的批量识别 批量出图

     此功能属于理想3V软件高级版内容之一，按照规范允许异形板按照最小外接矩形计算质量。我们程序可以自动化无数次试算得到最小外接矩形，自动获得矩形尺寸，自动绘图，自动标注质量。

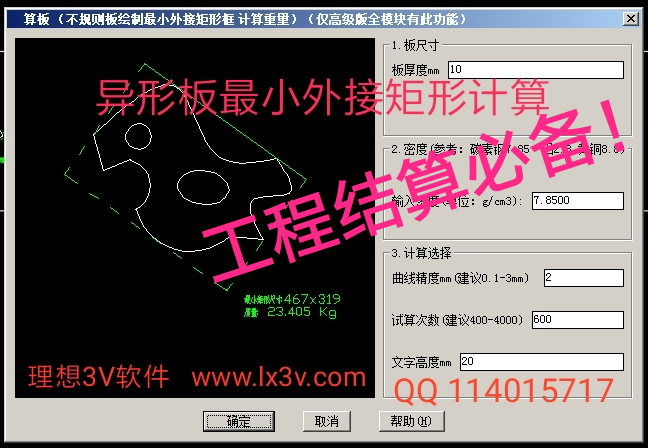

异形板自动计算最小外接矩形

板类 型材 按照毛重计算和净重计算可以任选

板按照矩形计算，型材按照没有切口前长度计算毛重。V2020.11.1版本新增功能

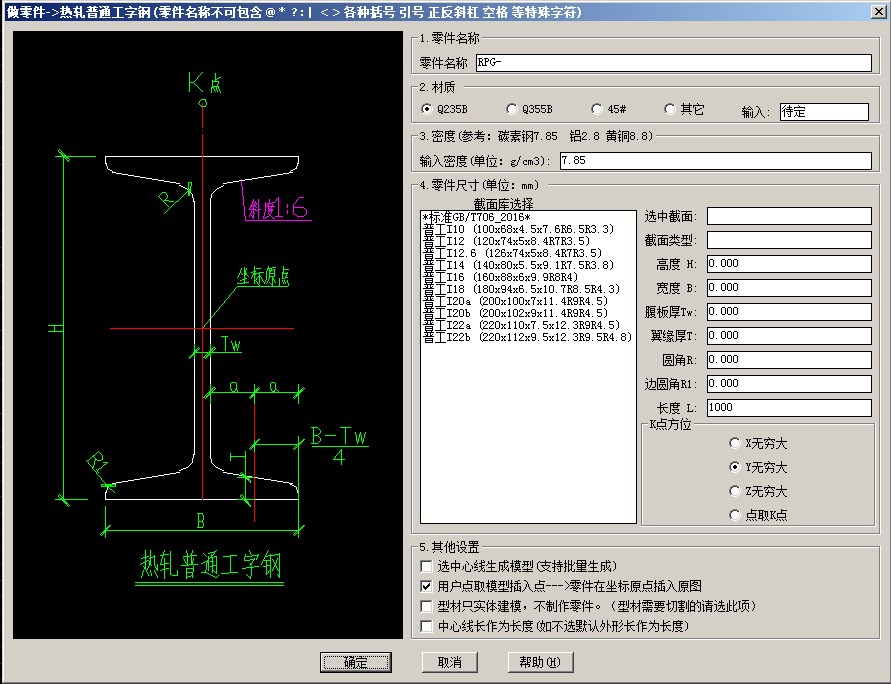

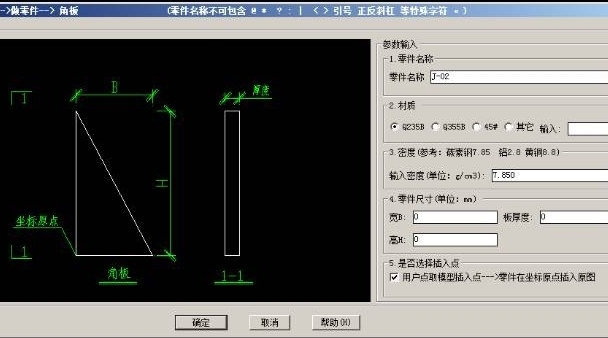

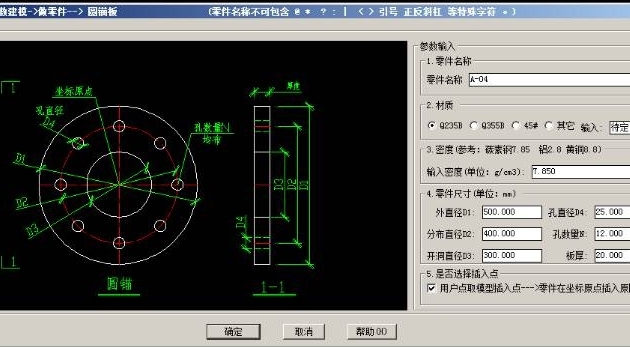

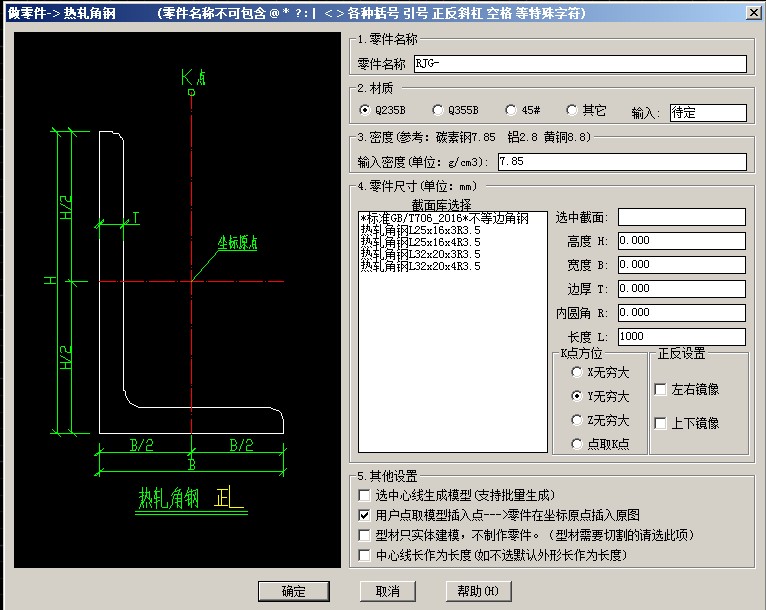

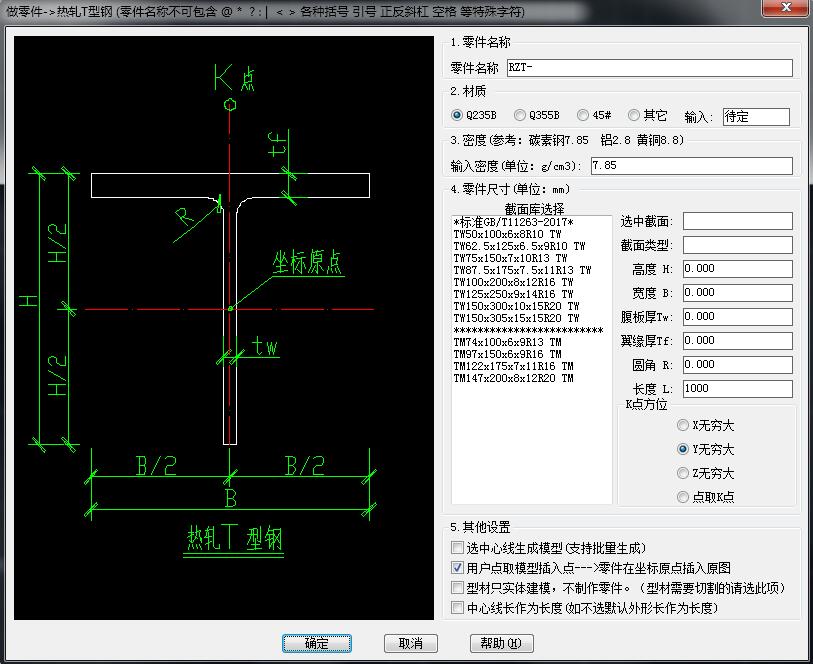

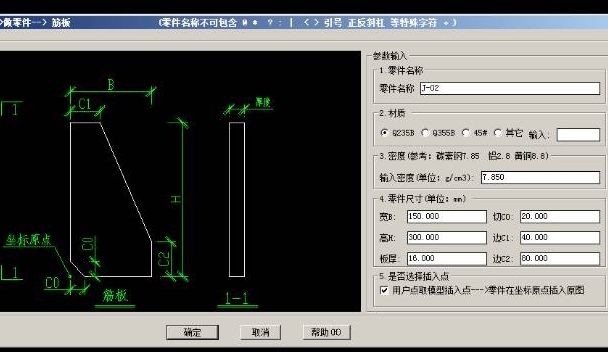

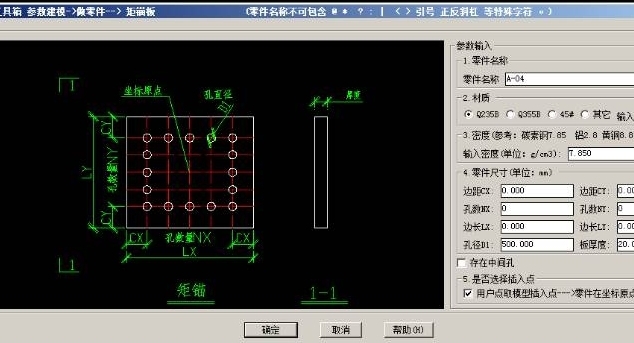

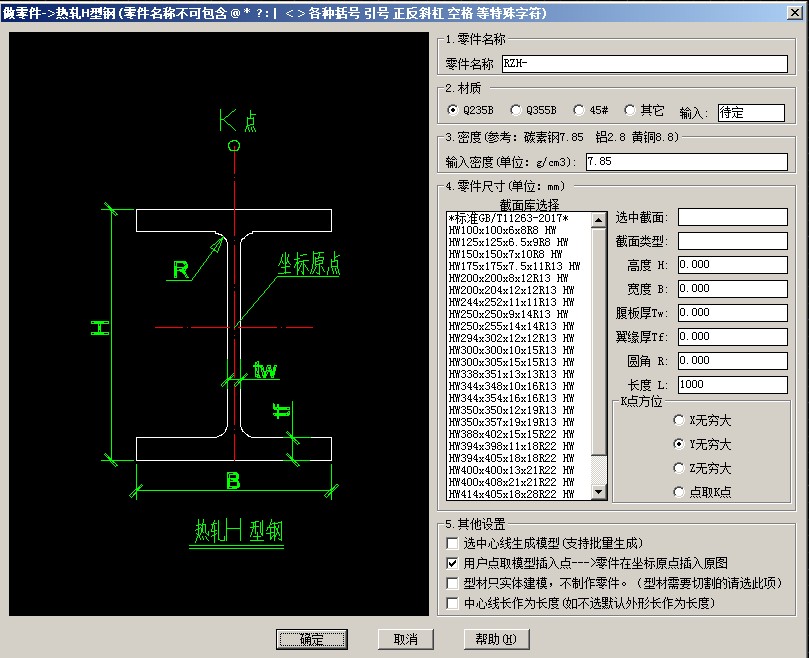

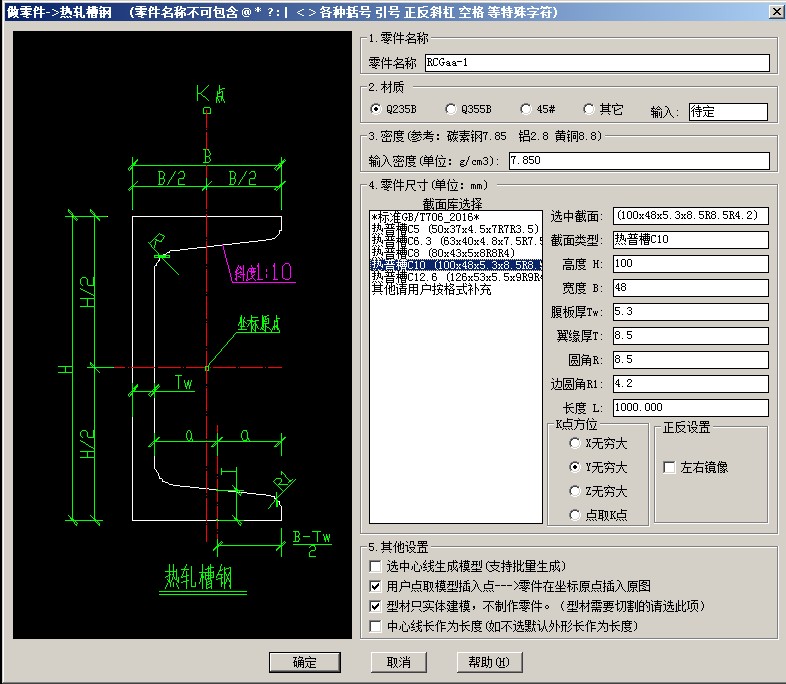

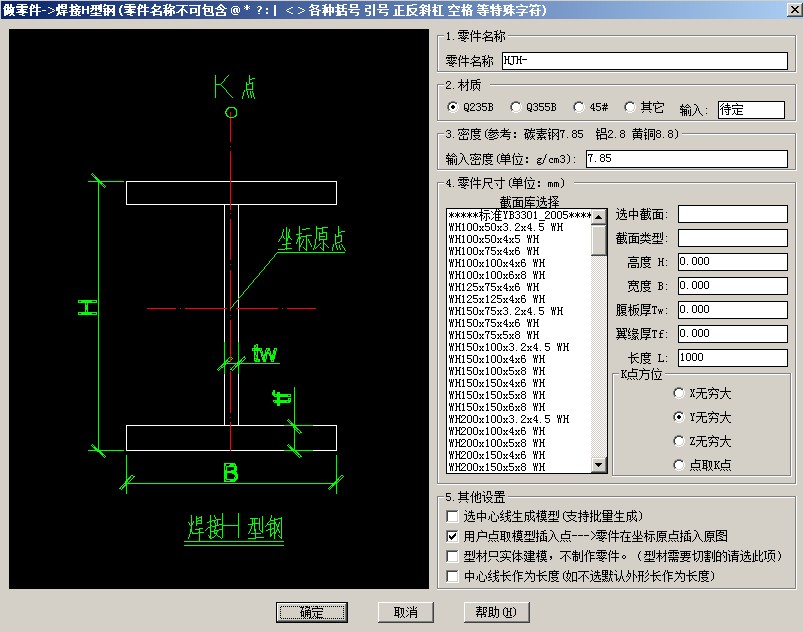

丰富的常用型钢类型 用于型钢自动建模自动出图

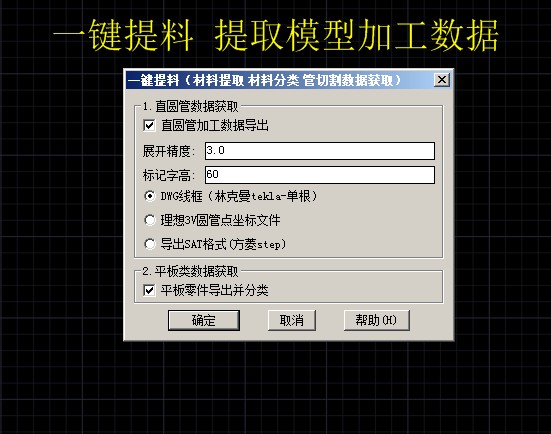

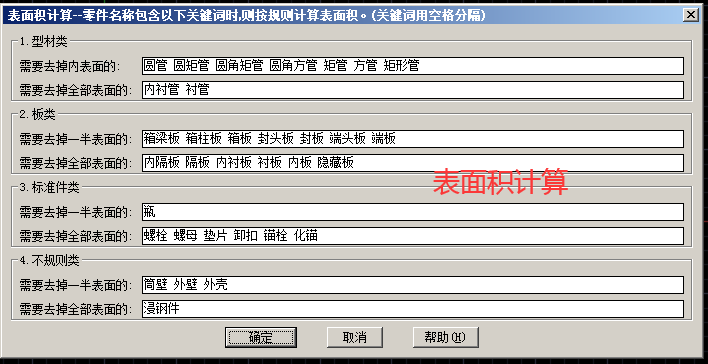

其他功能：碰撞检查 一键提料 一键合板 一键合图  表面积

行业建模模块

一 .膜结构钢架建模
